Magneetin laadun mittausjärjestelmä

Harvinaisen maametallin kestomagneettimateriaalin laadun testauslaite DX-2012MQ käyttää magneettivuomittaria, joka on varustettu yksiulotteisella Helmholtz-kelalla, jota käytetään pääasiassa kestomagneettilaitteiden magneettivuon mittaamiseen kelaolosuhteissa. Laitteen magneettinen momentti saadaan kertomalla kelavakio. Normaalikokoisille näytteille voidaan laskea materiaalit, kuten Br, Hcb ja BHmax. Kokeellisen tarkastuksen avulla yksiulotteisten kelojen käyttö aksiaalisesti magnetoitujen lieriömäisten, pyöreiden ja neliömäisten harvinaisten maametallien kestomagneettinäytteiden testaamiseen voi testata tarkasti materiaalin kokonaismagneettisen momentin M (tarkemmin sanottuna Mz). Käyttämällä materiaalin BH-demagnetointikäyrää lähestymään suoraa linjaa, materiaalin magneettisten ominaisuuksien kolme tärkeää parametria Br, Hcb ja BHmax voidaan laskea tarkasti materiaalin laadun määrittämiseksi. Sitä käytetään hyvin harvinaisten maametallien siirrossa. kestomagneettimateriaalien laatu materiaaliyritysten ja materiaalinkäyttöyritysten välillä. Magneettimomentin testauksen tarkkuus ja toistettavuus ovat paljon parempia kuin BH-testausinstrumenttien käyttäminen tavallisten näytteiden lähetystietojen testaamiseen. Testaustehokkuus on korkea, mikä mahdollistaa kaikkien magnetoitujen näytteiden täydellisen tarkastuksen ja laitevirheiden oikea-aikaisen havaitsemisen varmistaen samalla materiaalin magneettisen energian tuotetason arvioinnin.

Harvinaisten maametallien kestomagneettimateriaalien laadun testauslaite DX-2012MQ käyttää magneettivuomittaria ja Helmholtz-käämiä harvinaisten maametallien laadun testaamiseen, mistä on tullut suosittu tarkastusmenetelmä yritysten keskuudessa. Vaikka testimateriaalin magneettisia ominaisuuksia ei mitata tarkasti kestomagneettimateriaalin BH-mittauslaitteella, eikä materiaalin luontaisen koersitiivin Hcj-parametria voida antaa. Kuitenkin sen luotettavamman testausmagneettisen momenttidatan ja alhaisempien laitekustannusten ansiosta, Soveltuu kaikkeen materiaalien valmistukseen ja käyttäjien väliseen viestintään, sillä on tulevaisuudessa suurempi rooli magneettisen mittauksen alalla.

Kaiken kaikkiaan DX-2012MQ harvinaisten maametallien kestomagneettimateriaalien laadun testauslaite on luotettava ja kustannustehokas ratkaisu alan ammattilaisille, joiden on testattava harvinaisten maametallien kestomagneettimateriaalien suorituskykyä ja laatua.

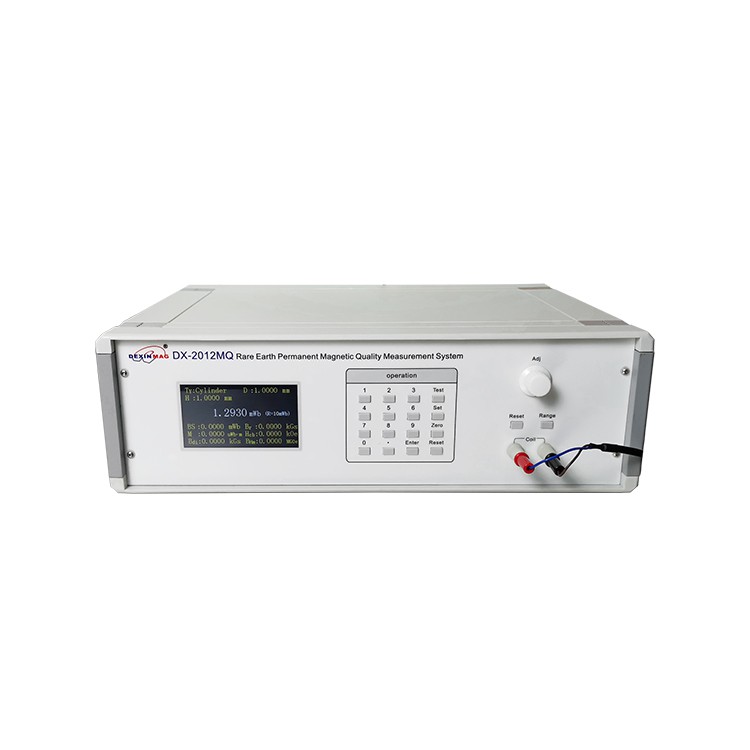

2.1 Päätestauskone:

2,2 Helmholtz kela

Käyttämällä kahta kelaa, joilla on identtiset säteet ja kierrokset, järjestämällä ne koaksiaalisesti säteen suuruisella etäisyydellä, tämän tyyppistä kelayhdistelmää kutsutaan Helmholtzin keloiksi. Se voi tuottaa heikkoja magneettikenttiä jopa satoihin Gs; Tällä kelalla on suuri tasainen pintatilavuus, laaja käyttötila ja helppokäyttöisyys. Se voi saavuttaa yksiulotteisia, kaksiulotteisia ja kolmiulotteisia yhdistettyjä magneettikenttiä ja voi tarjota AC- ja DC-magneettikenttiä. Virran ja magneettikenttien välillä on hyvä lineaarinen suhde.

Harvinaisten maametallien kestomagneettimateriaalien laaduntestausjärjestelmä DX-2012MQ koostuu Helmholtz-kelasta ja testiisännästä. Dexing-yritys pystyi räätälöimään helmholtz-käämin testinäytteen koon mukaan. Eri näytekoko, eri testikelat. Dexing-yritys listaa seuraavat mallit referenssiksi:

3.1 Ominaisuudet

● Yksisiruisen suunnittelun ansiosta ohjelma lasketaan automaattisesti, mikä on intuitiivista ja kätevää.

● Sopii kaikille harvinaisten maametallien kestomagneettimateriaaleille, alhaiset laitekustannukset;

● On kätevää mitata materiaalin magneettivuo Ø ja magneettimomentti M ja laskea tiedot, kuten Br, Hcb ja BHmax;

● Se voi mitata erikokoisia harvinaisten maametallinäytteitä, eikä sitä enää rajoita näytekoko;

● Ei-magneettinen lämmityskeraaminen uuni voidaan lisätä, ja harvinaisen maametallin kestomagneetin MT-käyrä saadaan kuumennustestillä;

● Sitä voidaan käyttää harvinaisten maametallien kestomagneettimateriaaleihin lämpöstabiilisuuden ja magneettivuon peruuttamattomaan tarkastukseen;

● Fluxmeter käyttää low drift -tekniikkaa tehdäkseen testistä vakaamman ja tarkemman.

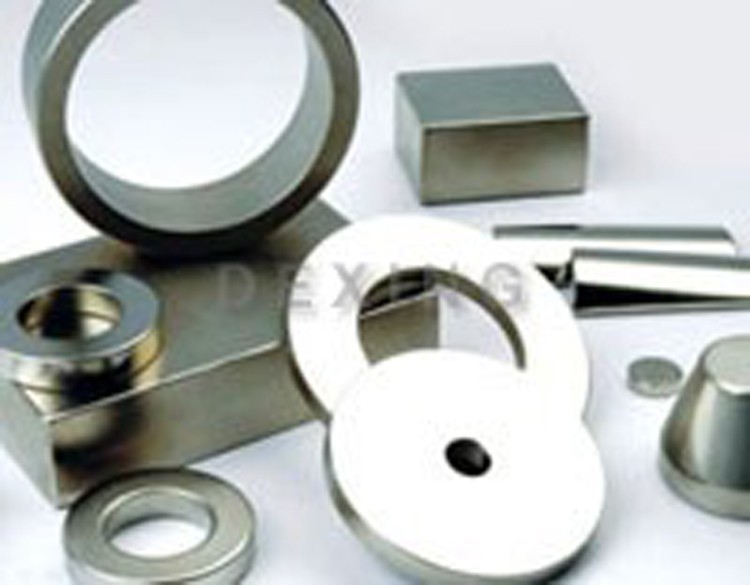

3.2 Sovellus

Käytetään pääasiassa kestomagneettilaitteiden magneettivuon mittaamiseen kelaolosuhteissa, kerrottuna kelavakiolla laitteen magneettisen momentin saamiseksi. Normaalikokoisille näytteille voidaan laskea materiaalit, kuten Br, Hcb ja BHmax.

4.1 SmCo28H näytekoko: L20mm×L10mm×5mm, testitulokset DX-2012H kestomagneettimateriaalin mittauslaitteella ovat seuraavat: Br=10.83kGs, Hcb=10.26kOe, Hcj Suurempi tai yhtä suuri kuin 30 kOe, BHmax=27.78MGOe.
Yksiulotteinen Helmholtz-kela on konfiguroitu DX-2012MQ harvinaisten maametallien kestomagneettimateriaalien laadun testauslaitteella (läpäisevyyskerroin lasketaan arvon 1,05 mukaan)

Kommentti: Testin toistettavuus on erinomainen. Br-testin tarkkuuden ja BH-testilaitteen välistä eroa säädetään rajoissa 0,6 %, magneettisen permeabiliteettikertoimeksi lasketaan 1,05 (tarkka optimointi voidaan suorittaa), Hcb-poikkeama on 1,56 %:n sisällä ja BH-poikkeama on 1,04 %.

4.2 N30M näytekoko: D13,08mm × K6,35mm, testitiedot DX-2012H-kestomagneettimateriaalin mittauslaitteella

on seuraava: Br=11.06kGs, Hcb=10.68kOe, BHmax=29.53MGOe.
Yksiulotteiset Helmholtz-kelat (läpäisevyyskerroin laskettu 1,05:n mukaan) rakennettiin käyttämällä DX-2012MQ harvinaisten maametallien kestomagneettimateriaalien laadun testauslaitetta:

Testin toistettavuus on erinomainen. Br-testin tarkkuus on 0,2 % BH-testilaitteeseen verrattuna. Magneettinen permeabiliteettikerroin lasketaan 1,05:n mukaan (tarkka optimointi voidaan suorittaa), Hcb-poikkeama on 1,55 %:n sisällä ja BH-poikkeama on 1,75 %.
