1-akselinen Helmholtz-kela

Johdanto

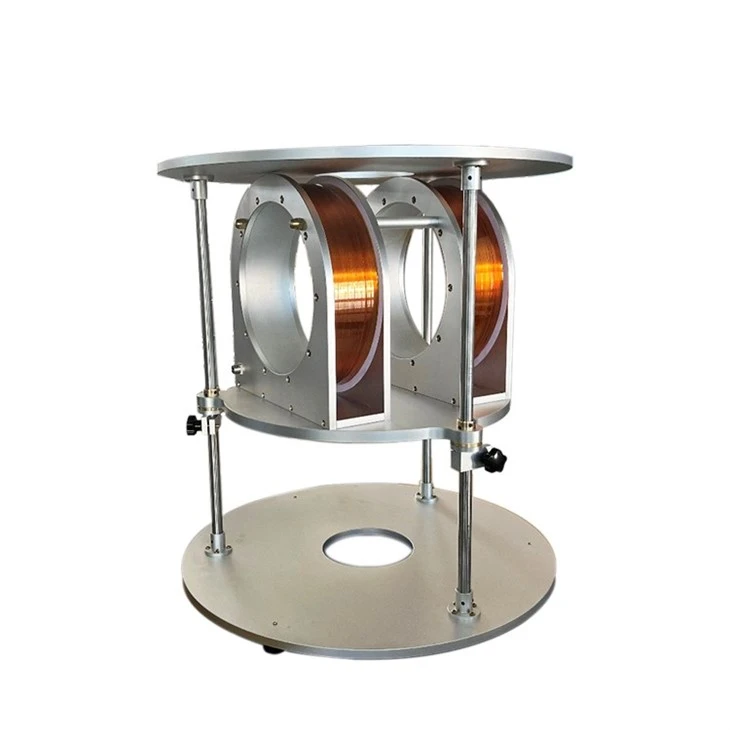

DXHC-mallin 1-akseli Helmholtz-kela on yksiulotteinen käämi, jota käytetään laajalti magneettikentän testauksessa ja tutkimuksessa. Se on arvostettu erinomaisesta yhtenäisyydestään ja tarkkuudestaan yhtenäisen magneettikentän tuottamisessa.

1--akselin Helmholtzin kela on suunniteltu kahdella identtisellä pyöreällä kelalla, jotka on erotettu toisistaan kelojen säteen verran. Kelat on sijoitettu kohtisuoraan magneettikentän akseliin nähden, jolloin syntyy tasainen ja erittäin tarkka kenttä pitkin akselia.

DXHC-mallin 1-akseli Helmholtz-kela on valmistettu edistyneellä tekniikalla optimaalisen suorituskyvyn, kestävyyden ja luotettavuuden varmistamiseksi. Sen korkea tasaisuus saavutetaan kelojen pituuden ja säteen välisen täydellisen tasapainon ja niiden tarkan asennon avulla. Tämä tekniikka varmistaa, että pienimmätkin poikkeamat ihanteellisista spesifikaatioista eliminoidaan, mikä johtaa erinomaiseen tasalaatuisuuteen.

Erinomaisen suorituskyvyn lisäksi DXHC-mallin 1-akseli Helmholtz-kela on myös helppokäyttöinen ja käytännöllinen. Sitä voidaan käyttää erilaisiin kokeisiin ja testeihin, mukaan lukien magneettikentän homogeenisuustestaus, magneettikentän kalibrointi ja magneettikenttään liittyvä tutkimus.

Kaiken kaikkiaan DXHC-mallin 1-akseli Helmholtz-kela on poikkeuksellinen tuote, jossa yhdistyvät erinomainen tasaisuus, tarkkuus ja luotettavuus. Se on arvokas voimavara tutkijoille ja insinööreille, jotka tarvitsevat tarkkoja ja luotettavia magneettikentän testaus- ja tutkimustyökaluja.

1--akselin Helmholtzin kelan parametrit

Malli	Säde (mm)	Keskimmäinen magneetti kenttä (Gs)	Yhdenmukaisuus %	Homogeenisuussfääri halkaisija (mm)	Jokainen ulottuvuus tehoalue (W)	1 aksiaalinen Paino (kg)	Kolmiulotteinen Paino (kg)

DXHC30-50	300	50	5	200	420	55
			1	150
DXHC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC25-1000	250	1000	5	160	5000	500
			1	125
DXHC25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC25-100	250	100	5	160	600	50
			1	125
DXHC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC25-2	250	2	5	160	12~18	4	14
			1	125
DXHC20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC20-100	200	100	5	130	350	32
			1	100
DXHC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC15-300	150	300	5	100	660	54
			1	75
DXHC15-100	150	100	0.5	60	220	18
			0.1	45
DXHC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC10-200	100	200	5	66	200	19
			1	50
DXHC10-100	100	100	0.5	40	100	15
			0.1	30
DXHC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC7-100	70	100	5	45	50	7
			1	35
DXHC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC7-10	70	10	0.05	14	5~24	2	8

Tyypillisiä tapauksia

Malli	Parametrit	Viitekuva
DXHC10-100	Magneettikentän suunta on tasainen, Suurin kentänvoimakkuus on 200 Gs, Keskimääräinen halkaisija on 200 mm, Tasaisuusalue Φ 30 * 30 mm, Tasaisuus 0,1%, Teho on 200w
DXHC10-10	Magneettikentän suunta on tasainen, suurin kentänvoimakkuus on 10 Gs, keskimääräinen halkaisija on 200 mm, tasaisuusalue Φ 30 * 30 mm, tasaisuus 0,1 % teho on 10w
DXHC10-200	Magneettikentän suunta on tasainen, suurin kentänvoimakkuus on 200 Gs, keskimääräinen halkaisija on 200 mm, tasaisuusalue Φ 30 * 30 mm, tasaisuus 0,1 % teho on 200w
DXHC20-10	Magneettikentän suunta on tasainen, suurin kentänvoimakkuus on 10 Gs, keskimääräinen halkaisija on 400 mm, tasaisuusalue Φ 100 * 100 mm, tasaisuus 1 % teho on 40
DXHC20-200	Magneettikentän suunta on tasainen, keskikentän voimakkuus on 200 Gs, Magneettikentän tasaisuus on 110-3, keskimääräinen halkaisija on 400 mm, tasaisuusalue Φ 60 60 mm, teho on 700w (10A70V)
DXHC50-1	Magneettikentän suunta on tasainen, suurin kentänvoimakkuus on 1 Gs, keskimääräinen halkaisija on 1000 mm, tasaisuusalue Φ 140 * 140 mm, tasaisuus 0,1%, teho on 40w

Helmholtz-kelan käyttö

4.1 Luo vakiomagneettikenttä;

4.2 Hall-anturien ja erilaisten magnetometrien kalibrointi;

4.3 Geomagneettikentän kompensointi;

4.4 Magneettisen suojausvaikutuksen määritys;

4.5 Avaruussäteilyn magneettikentän mittaus ja eliminointi;

4.6 Aineen magneettisten ominaisuuksien tutkimus;

4.7 Biomagnetismin tutkimus;

Esimerkiksi laboratoriossa Helmholtz-käämeillä voidaan mitata magneettisten materiaalien ominaisuuksia, kuten magnetointi- ja hystereesisilmukoita. Lääketieteellisissä laitteissa Helmholtz-keloja voidaan käyttää magneettikenttien tuottamiseen tiettyjen sairauksien, kuten syövän ja neurologisten häiriöiden, hoitoon. Geofysiikassa ja tähtitiedessä Helmholtzin käämeillä voidaan mitata Maan ja planeettojen magneettikenttiä. Tekniikan alalla Helmholtz-keloja käytetään myös erittäin tarkkojen antureiden valmistukseen. Nämä anturit voivat mitata tarkasti magneettivuon ympäristön magneettikentässä ja analysoida erilaisia muita fysikaalisia suureita muuttuvassa vaiheessa näiden kvantitatiivisten magneettikenttätietojen avulla. Siksi Helmholtz-keloista on tullut välttämätön osa tekniikan alaa

UKK

K: Kuinka valita paras sopiva helmholtz-kelan malli?

V: Voisit kertoa meille magneettikentän voimakkuuden, tasaisuusalueen ja tasaisuusasteen, otamme käyttöön sopivan mallin.

K: Jos käyttäjän sovelluksiin soveltuvia malleja ei ole, miten pitäisi toimia?

V: Olemme valmistaja. Tuemme räätälöintiä. Suunnittelemme uuden mallin konkreettisten vaatimusten mukaan

K: Voiko kela toimia itsenäisesti?

V: Virtalähteen ohjaama Helmholtz-kelan tunnus. Voisimme tarjota virtalähteen yhdessä Helmholtz-käämin kanssa tai asiakas käyttää omaa virtalähdettä.

K: Kuinka varmistat kelojen ja virtalähteen yhteensopivuuden?

V: Kelan vastus voidaan mukauttaa. Jos tarjoat virtalähteesi tiedot, suunnittelemme Helmholtz-käämin resistanssin virtalähteen parametrien mukaan.
